Устройство динамического громкоговорителя

Преобразование энергии в электродинамической ГГ основано на взаимодействии: проводника с током звуковой катушки и поля постоянного магнита: в результате электрические колебания подводимого сигнала звуковой частоты преобразуются в механические колебания диафрагмы ГГ; колеблющейся диафрагмы ГГ с окружающей средой: в результате возникают акустические колебания.

Головка громкоговорителя состоит из трех основных частей: магнитной цепи 1, подвижной системы 2 и диффузородержателя 3.

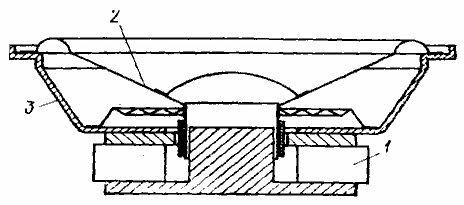

Рис. 2.9. Конструкция низкочастотного громкоговорителя

Магнитная цепь ГГ может быть выполнена в двух вариантах: экранированном или неэкранированном, в зависимости от требований к аппаратуре в которой применяется ГГ.

Магнитная цепь ГГ состоит из элементов магнитопровода – верхнего и нижнего фланцев и керна. Постоянный магнитный поток, создаваемый магнитом с помощью магнитных фланцев и керна, направляется в воздушный рабочий зазор, имеющий вид кольцевой цилиндрической щели между керном и верхним фланцем. В качестве постоянных магнитов в неэкранированных цепях обычно применяются кольцевые ферритбариевые или ферритстронциевые магниты, в экранированных используются литые кобальтосодержащие или редкоземельные магниты. Для изготовления деталей магнитопровода обычно применяют мягкую электротехническую сталь марки 10832 или конструкционную сталь марки Ст. 10. Следует отметить, что эффективность работы ГГ как электромеханического преобразователя характеризуется произведением индукции магнитного поля в зазоре на длину проводника (т. е. длину провода звуковой катушки) На величину индукции и структуру распределения магнитного поля влияет ширина и высота рабочего зазора, конфигурация фланцев и керна, а также объем и марка постоянного магнита.

Подвижная система ГГ включает в себя подвес 1, конический диффузор или купольную диафрагму 2, центрирующую шайбу 3, пылезащитный колпачок 4, звуковую катушку 5, гибкие выводы 6.

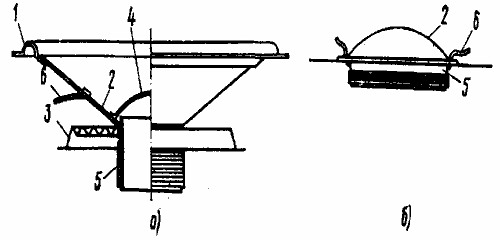

Рис. 2.10. Конструкция подвижной системы головки громкоговорителя:
а) с коническим диффузором;
б) купольной диафрагмой.

Подвес 1 имеет вид гофрированной кольцевой оболочки, обладающей большой гибкостью в осевом направлении, что позволяет диффузору совершать осевые колебания с большой амплитудой смещения. Подвес отливается вместе с. диафрагмой из бумажной массы или изготавливается из специальных мягких материалов (резины, пенополиуретана, пенопропилена и др.). Диафрагма (диффузор) 2 представляет собой, как правило, упругую оболочку вращения (конусную, купольную или плоскую), в которой под действием осевой механической силы со стороны катушки возникают колебания, возбуждающие колебания воздушной среды и излучающие звук. В настоящее время в ГГ используются диффузоры из естественных целлюлозных материалов, обладающих удачным сочетанием физико-механических параметров, так и полимерные, сотовые, металлические и композитные материалы. Центрирующая шайба 3 представляет собой гофрированную мембрану, которая обеспечивает центровку звуковой катушки в зазоре, препятствует возникновению крутильных колебаний, позволяя совершать диафрагме большие смещения в осевом направлении. Центрирующие шайбы обычно изготавливаются из хлопчатобумажной ткани, батиста или шифона, пропитанных бакелитовым лаком. Пылезащитный колпачок 4-купольная или плоская мембрана, которая предохраняет зазор от попадания пыли и выполняет роль дополнительного ребра жесткости на диафрагме. Изготавливается обычно из бумажной массы, ткани или металлической фольги. Звуковая катушка 5 представляет собой цилиндрический каркас с намотанным в несколько слоев изолированным проводником. При пропускании по звуковой катушке, помещенной в радиальный цилиндрический зазор магнитной цепи, переменного тока на нее будет действовать механическая сила, под действием которой возникают колебания звуковой катушки и связанной с ней диафрагмы. Каркас катушки обычно изготавливается из кабельной бумаги или металлической фольги или каптона, в качестве проводника используется медный, алюминиевый или алюмомедный провод в эмалевой изоляции. Гибкие выводы 6 соединяют проводник звуковой катушки с выходными соединительными клеммами ГГ. Для гибких выводов используются специальные провода.

Диффузородержатель служит для соединения магнитной цепи и подвижной системы и обеспечивает крепление ГГ в корпусе той аппаратуры, где она используется. Диффузородержатели обычно изготавливаются методом штамповки из стали или методом литья из силумина.

Все элементы подвижной системы и магнитной цепи оказывают существенное влияние на электроакустические характеристики и качество звучания ГГ, поэтому выбор их конструктивных и физико-механических параметров является основной проблемой при разработке громкоговорителей.

Типовой ВЧ функционально состоит из диффузора, звукопоглощающего материала, магнитной цепи, собранной из металлических фланцев, магнита и керна.

В конструкции магнитной цепи ВЧ громкоговорителя применяют медные колпачки, используют ферритстронциевые или неодим-железо-бор магниты с целью повышения индукции в зазоре. Для увеличения чувствительности и снижения веса применяют намотку катушек плоским алюминиевым проводом, каркасы изготавливают из тонкой алюминиевой фольги, полиамидной пленки и т. д. Для повышения температурной устойчивости зазор заполняют магнитной жидкостью, которая представляет собой коллоидный раствор или суспензию ферромагнитных частиц (меньше 1 мкм) в минеральных или прочих маслах.

Подвижную систему обычно изготавливают в виде куполообразной диафрагмы (хотя применяют и плоские кольцевые диафрагмы или V-образные). Плоский или гофрированный подвес изготавливают иногда вместе с куполом, иногда подклеивают отдельно. Под куполом в подмембранном объеме располагают звукопоглощающий материал (АТМ, минеральная вата и др.), магнитную цепь обычно закрывают пластмассовым кожухом. Для расширения характеристик направленности используют различные конструкции акустических линз и концентраторов.

Источник: НПП «ДИФФУЗОР»
