Гибкие вывода

Гибкий вывод (канитель, мишура) является важной частью динамика, от которого зависит надежность динамика. При испытании на паспортную мощность низкочастотных громкоговорителей, количество отказов по причине обрыва выводов соизмеримо с тепловым разрушением катушки. Существуют несколько составляющих надежной службы вывода – использование качественного гибкого вывода, его правильное расположение и заделка на концах. Одним из важных требований является большой коэффициент внутренних потерь, это позволяет снизить внимание на расположение вывода без возникновения призвука.

Современные технологии позволяют создавать отличные вывода, которые прощают небрежности в заделке при массовом производстве, обладают хорошим коэффициентом внутренних потерь и высокой надежностью. Их использование позволяет решить практически все проблемы с гибкими выводами, но что делать, если они недоступны? Ниже мы расскажем, как можно решить эту проблему другими способами.

Надежный вариант изготовления хороших выводов, подходит для большинства динамиков от 5 до 18 дюймов.

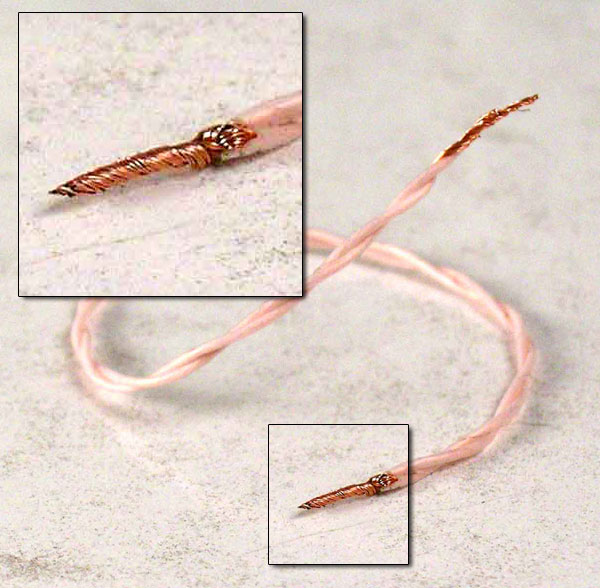

Для этого необходим провод МГТФ (очень популярный провод в фторопластовой изоляции, сечение около 0.12 мм кв., желательно с необлуженными проводниками), берутся два одинаковых отрезка, зачищаются на концах и скручиваются вместе, а концы залуживаются. Для больших, мощных динамиков можно натянуть на косичку предварительно размоченный в ацетоне поливинилхлоридный кембрик подходящего сечения. Особо внимательно надо установить вывод на динамик.

Вариант для малогабаритных динамиков.
Используется провод литцендрат, как правило, применяется для намотки высокочастотных катушек и представляет собой сплетенные вместе очень тонкие провода в лаковой изоляции. В зависимости от сечения необходимо скрутить вместе 2-3 или более проводов. После заделки необходимо промазать каким-либо демпфирующим материалом (можно использовать 88 клей).

Общее правило – закрепление вывода должно осуществляться так, чтобы место пайки, облуженное место, голый провод не подвергались изгибу во время работы динамика, как на диффузоре, так и на контактной панели.

Лучшие способы для установки на диффузор – пришить его нитками, сделать отверстие в диффузоре и пропустить его насквозь и с обратной стороны приклеить или сделать два отверстия и пропустить вывод «Туда-Обратно». Важно, чтобы в месте закрепления не было жесткой заделки (как, например, 75ГДН для закрепления к диффузору применялась латунная скоба, которая перетирала вывод) После припайки провода это место и с обратной стороны нужно залить клеем или латексом.

Для предотвращения возникновения призвуков от вывода нужно стремиться к тому, чтобы вывод шел по дуге без натяжения, но и при работе не касался подвижных частей динамика. Хорошо, если есть возможность проверить работу выводов динамика на больших смещениях, подключив его к генератору с мощным усилителем.

Несколько слов об отечественных выводах.
Самым лучшим из них считается провод ШЗГ-1.0, но он имеет недостаточный коэффициент демпфирования и требует аккуратности при заделке. Провод ШЗГ-0.3(0.5,0.8) не обладает достаточной механической прочностью, и использовался в маломощных громкоговорителях. Все эти провода физически и морально устарели и практически не производятся.

Источник: НПП «ДИФФУЗОР»
